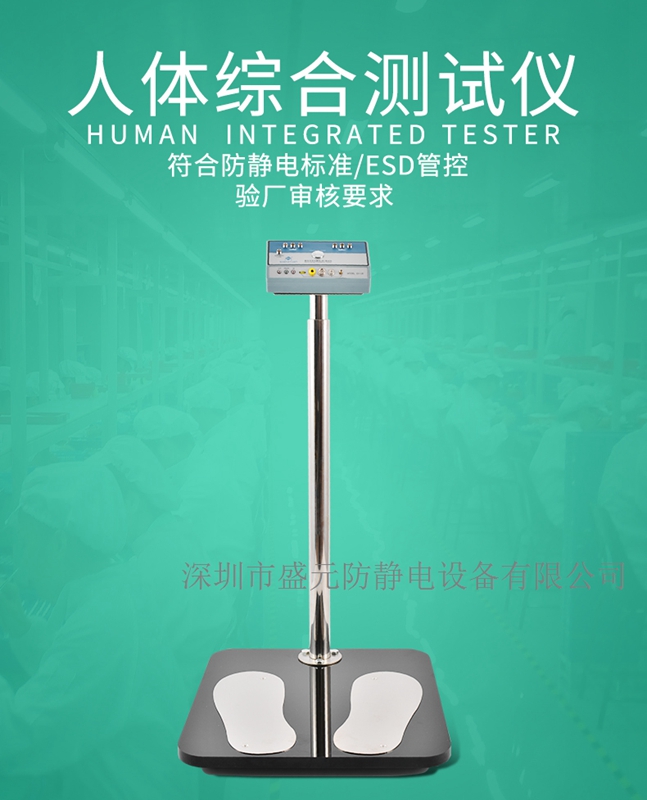

盛元 SY-130人體綜合測試儀說明書
一， 特點：

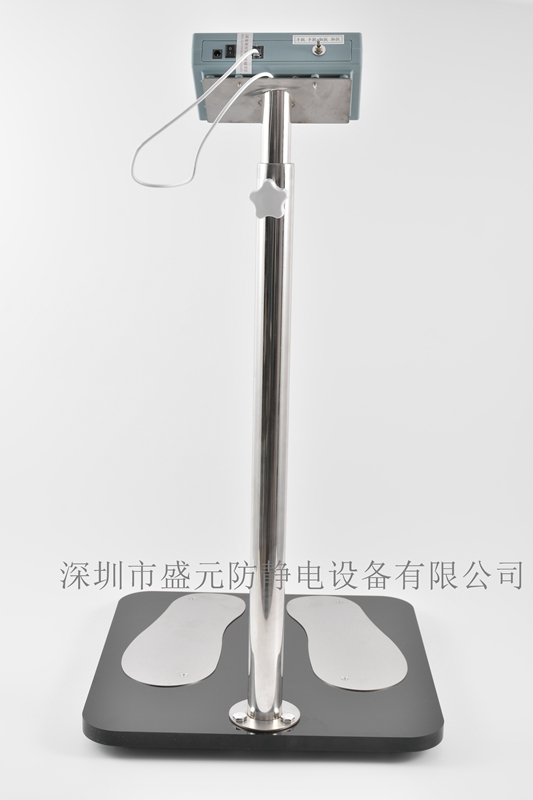

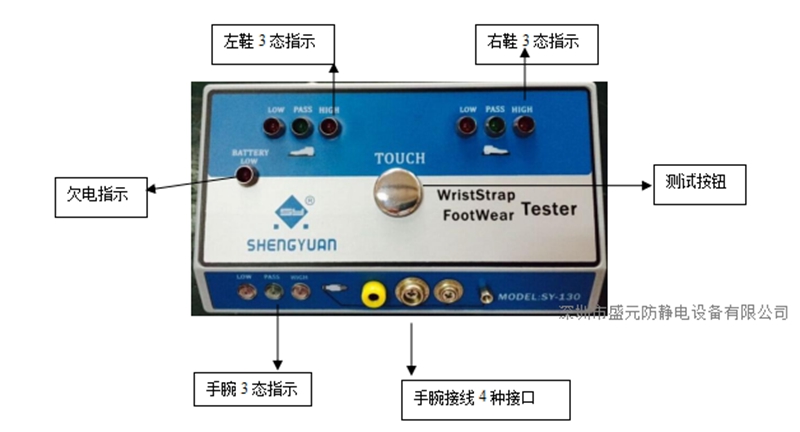

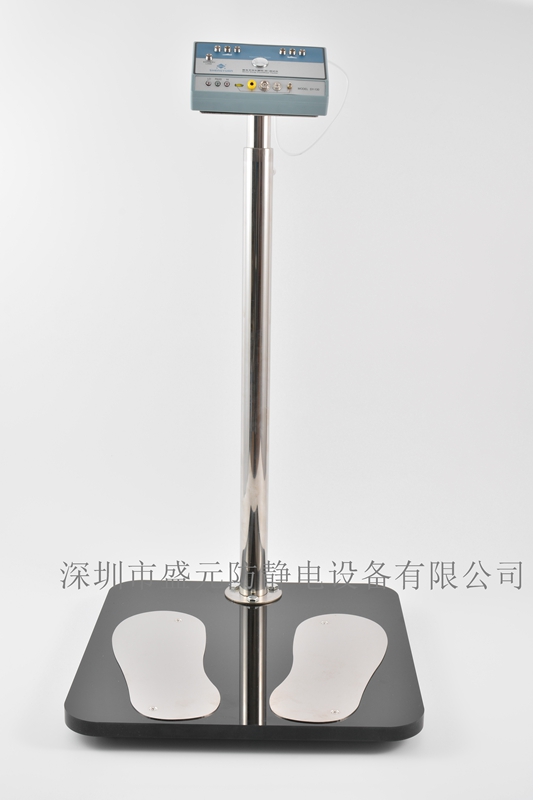

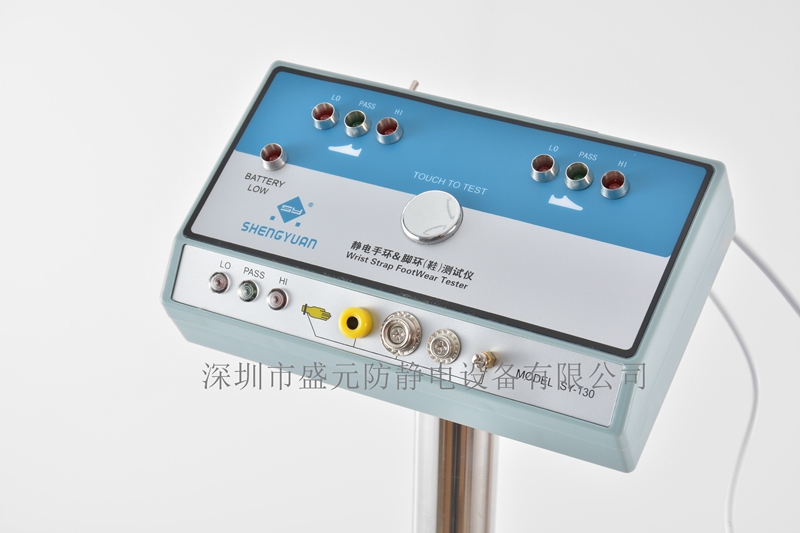

1， 本產品特點突出可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD檢測。見圖1

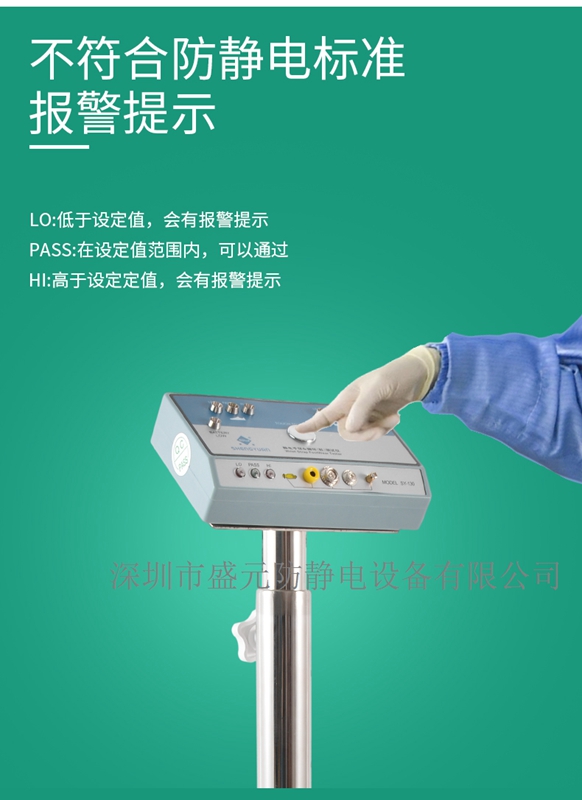

2， 三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于設定值）有報警功能。具體參數見表1。

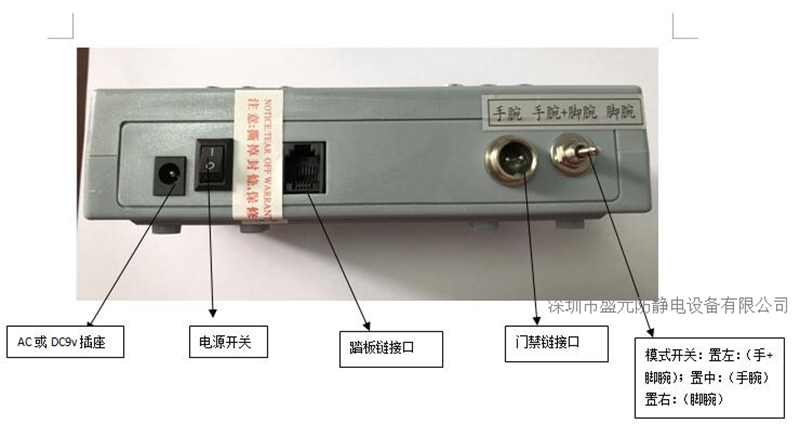

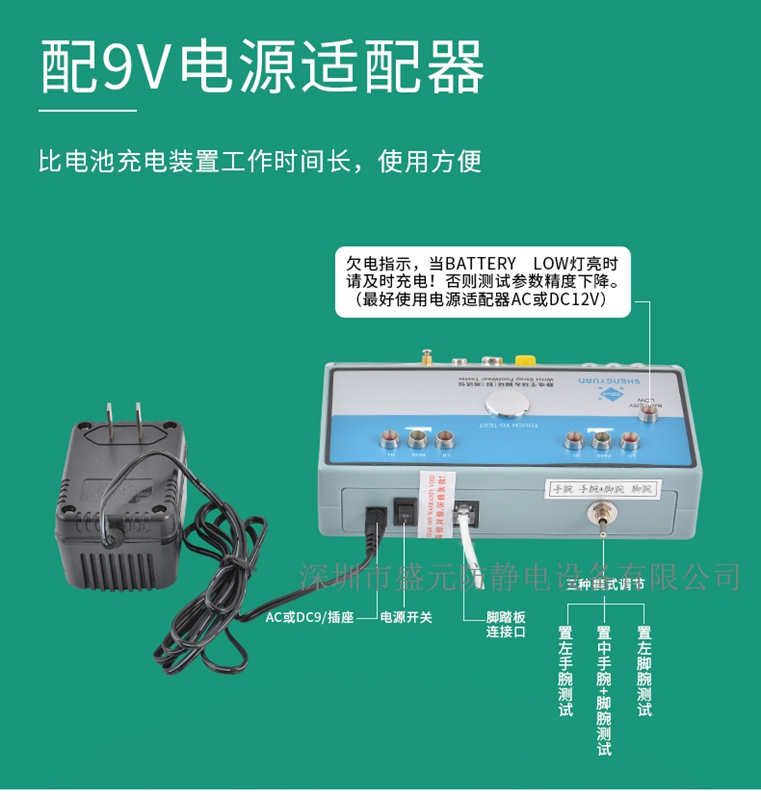

3， 欠電指示，當BATTERY LOW燈亮?xí)r，提醒用戶及時充電！否則測試參數精度下降。（最好使用電源適配器AC或DC12V）見圖2

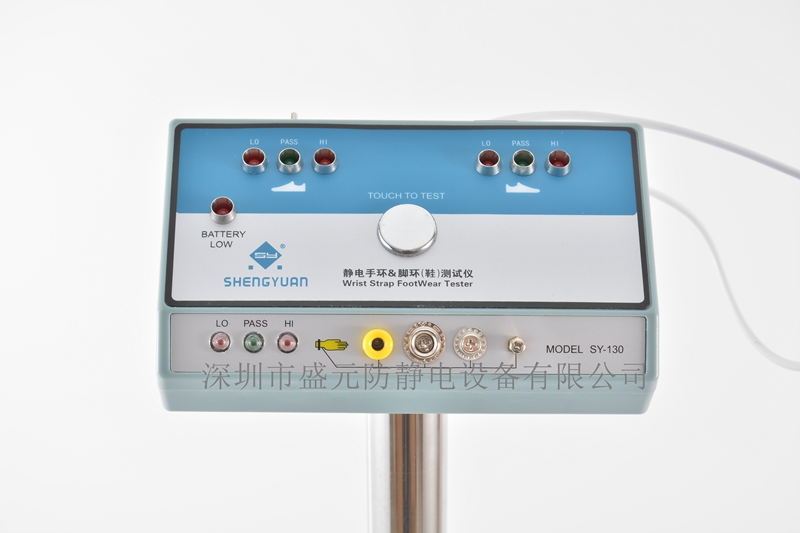

圖一

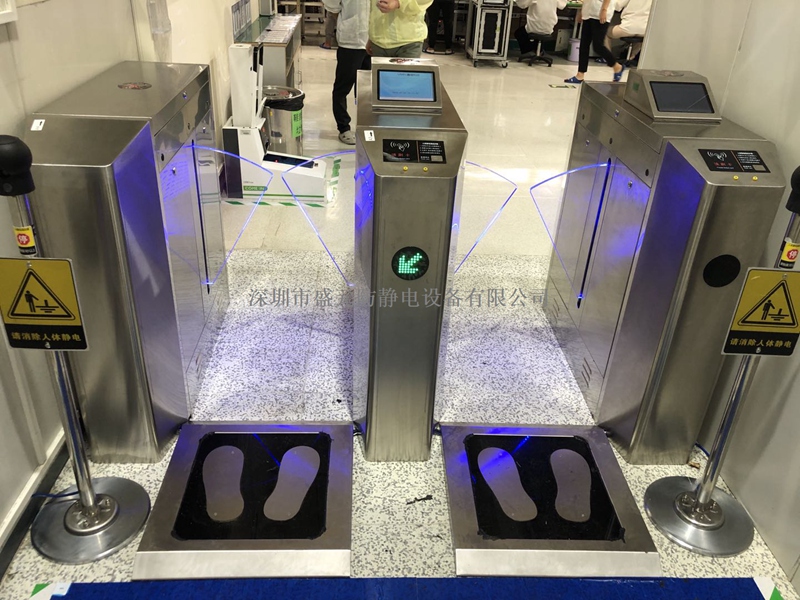

4， 根據客戶提供門禁系統動作要求，可開發擴展遙控門禁系統。（選配，連門閘功能的）
圖二

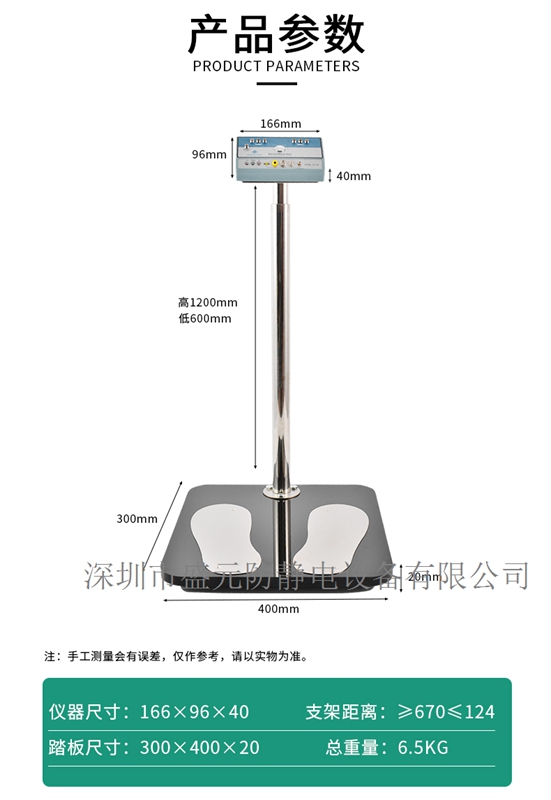

二，技術參數：
表1
儀器尺寸 | (W)166mmx(L)96mmx(H)40mm | 左鞋設定值 | 750kΩ-100MΩ |
踏板尺寸 | (W)300mmx(L)400mmx(H)20mm | 右鞋設定值 | 750kΩ-100MΩ |
活動支架 調整距離 | >150mm | 手腕設定值 | 750kΩ-10MΩ |
總重量 | 6.5kg | 測試精度 | ±10％ |
（此參數為國標）導電鞋為100kΩ-35MΩ根據用戶使用條件聲明校正。
三，使用操作：

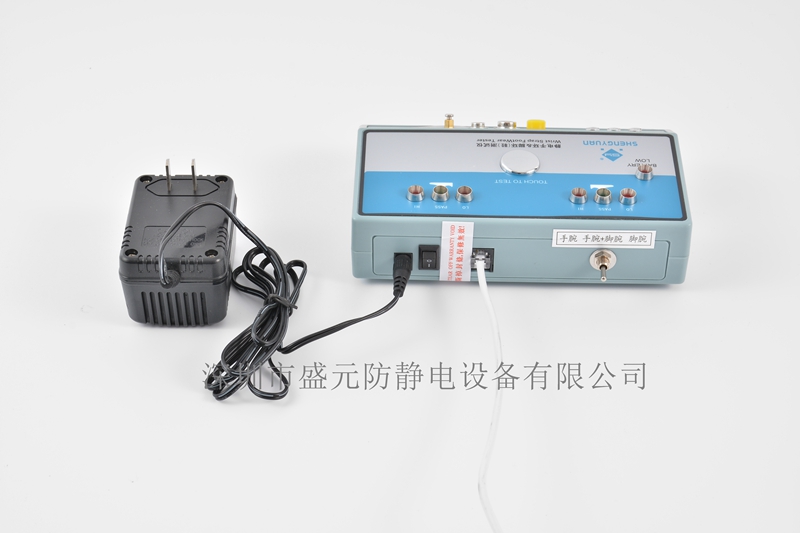

1,使用前將電池開關置ON位，如果顯示不正常或蜂鳴器長鳴，表示機內電池欠電，請插入電源適配器充電可以直接啟機使用。靜態直流電流為12V/40mA。

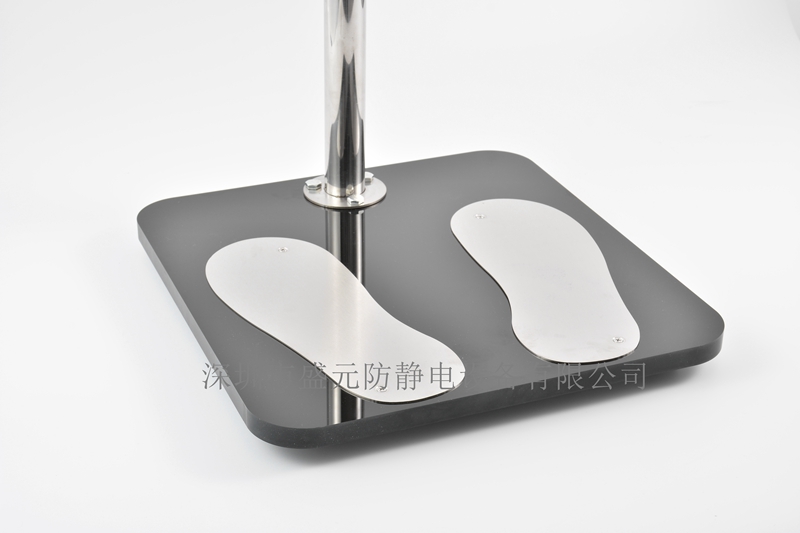

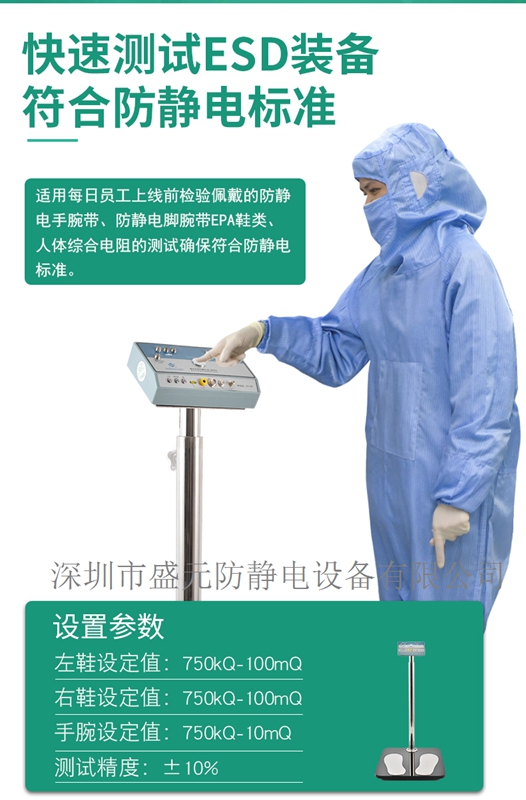

2，ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕按在金屬測試按鈕就一目了然地知道ESD裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。正確使用見圖3。
四，安裝：

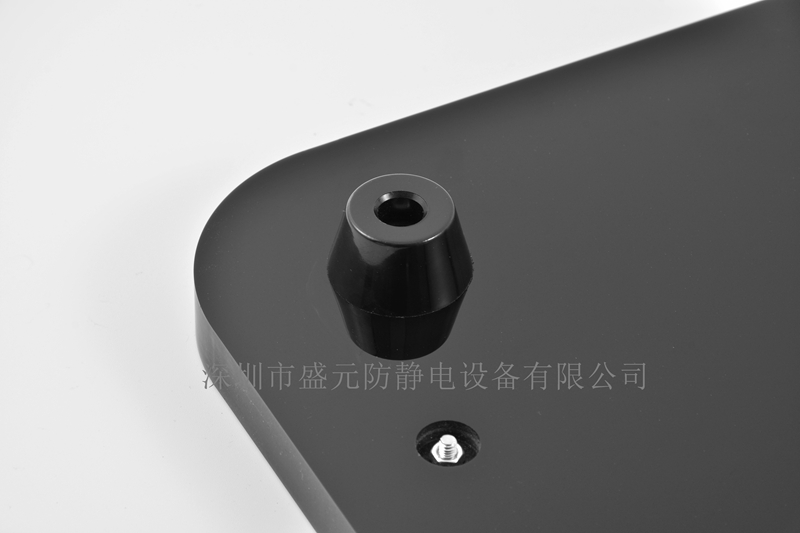

1， 將踏板上的配線支架底部穿出頂部。

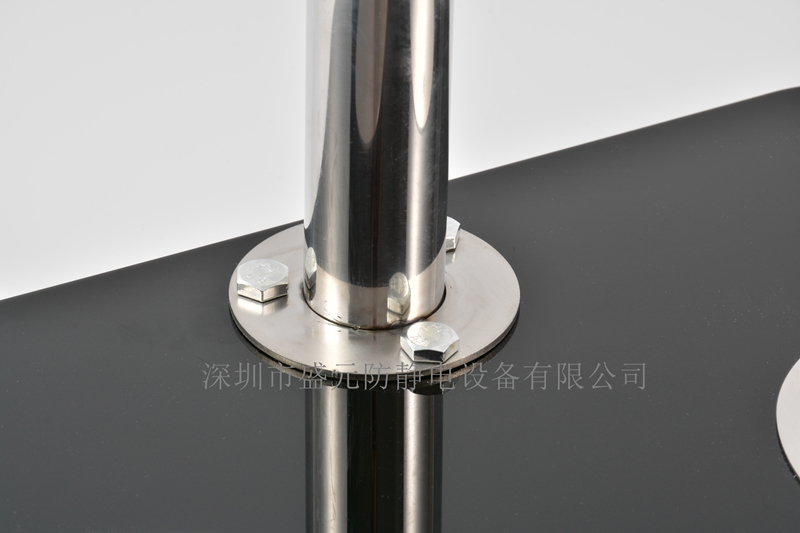

2， 三套M8x30mm將支架與踏板固定。
3， 將配線插到儀器底部相對的插線插好。
4， 將儀器固定螺絲M3x15mm兩套相對位置固定。

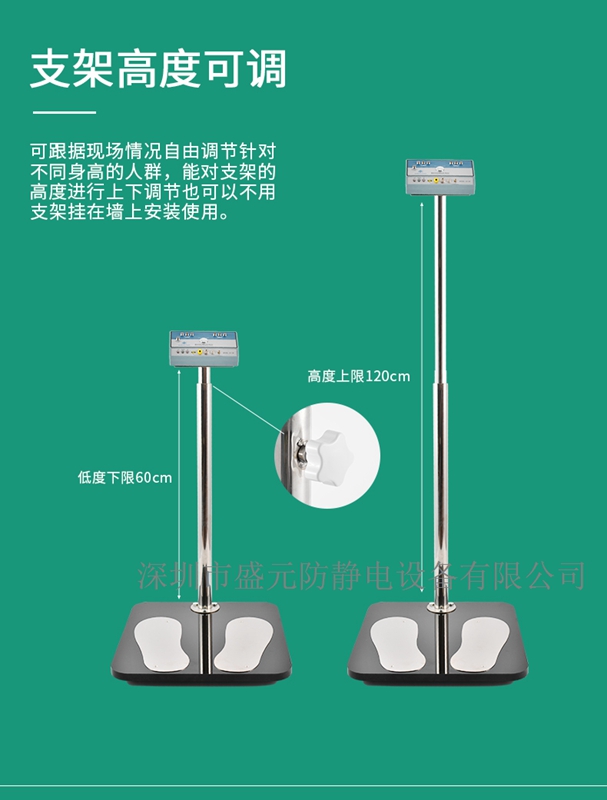

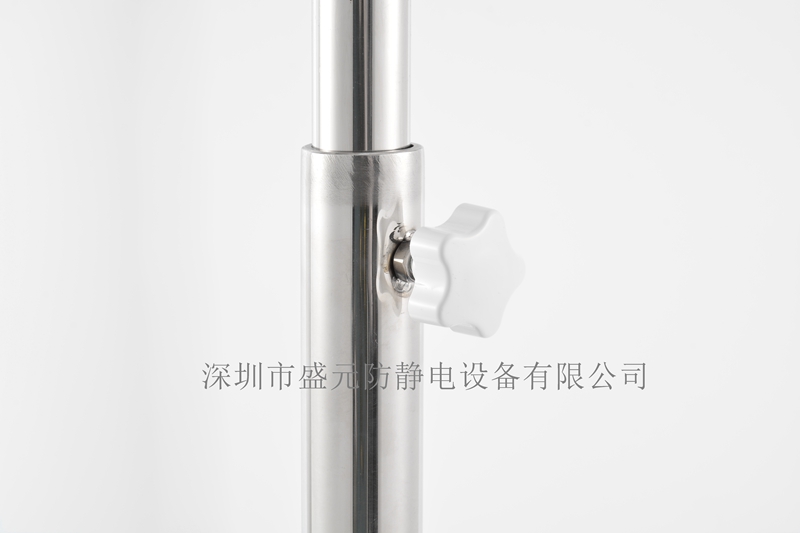

5， 將支架升降鎖緊鈕兩個鎖定支架高度。
五，注意事項：
充電時間不要超過8小時！嚴禁私自拆機維修！支架要放在干燥的地面上。保持踏板清潔和干燥。

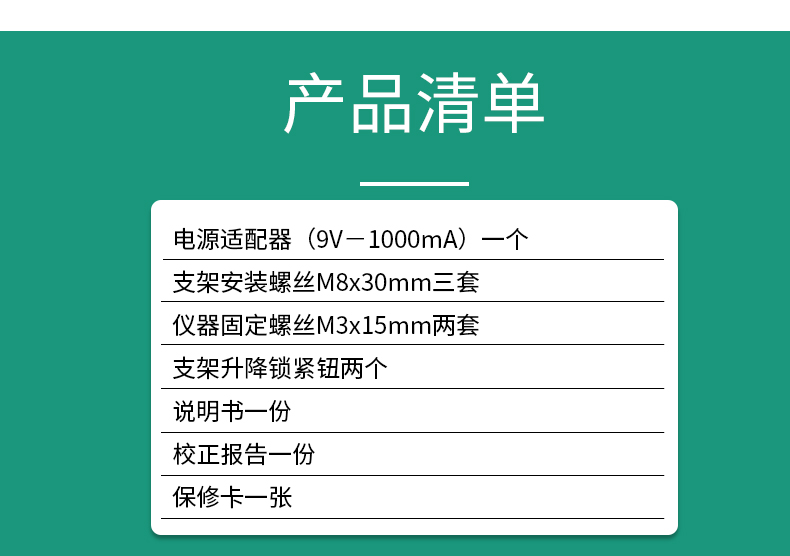

六，附件：
電源適配器（9V－1000mA）一個，支架安裝螺絲M8x30mm三套，儀器固定螺絲M3x15mm兩套，支架升降鎖緊鈕兩個，說明書一份，校正報告一份，保修卡一張。
